感應式電導率原理

傳感器探頭內部分發射和接收線圈兩部分, 在發射線圈上加載正弦交流電可以產生交變磁場, 接收線圈上就會產生一個感應電流, 測量此電流強度, 并通過電流和介質電導率間的比例關系就可以確定電導率值, 每個探頭的比例系數都和它的幾何外形有關, 比如有物體接近探頭時, 比例系數就會改變.

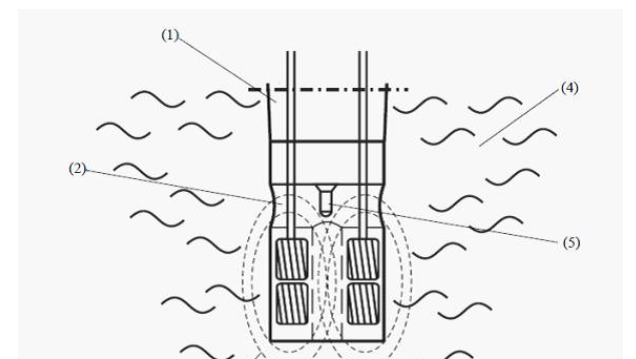

注：圖中 (1) 有機合成材料的外殼 ；  (2) 介質導流通道 ；(3) 液體介質的導電環路 ；   (4) 液體介質；  (5) 溫度傳感器 Pt100

感應式電導儀主要用于測量和監控液體介質中的電導率及濃度值, 尤其適用于高離子濃度和高污濁度的介質, 如液體中含有大量污泥, 油脂, 石膏石灰等沉淀物。內置的溫度傳感器可以快速準確地測量介質的實時溫度, 以便在不同溫度下計算相對于標準溫度的電導率值。通過對輸出繼電器的設定, 可以實現過程中電導率及濃度的極限值監控和警報控制。

感應式電導率特點

● 感應電導率技術，消除了堵塞和極化的誤差。

● 大孔徑傳感器，長期穩定。

● 安裝結構多樣，安裝靈活。

● 寬闊的電導率（1uS/cm～2S/cm）和溫度（-20℃～120℃）可調范圍 。

感應式電導率應用領域

● 適用于使用接觸式電極可能造成堵塞的所有領域。

● 適用于除（超）純水外的所有領域。

● 適用于傳統系統會堵塞或腐蝕的所有泥漿應用領域。
